廣東減速機廠家，機械手伺服行星減速機

瀏覽量：

咨詢熱線：135-0009-3281

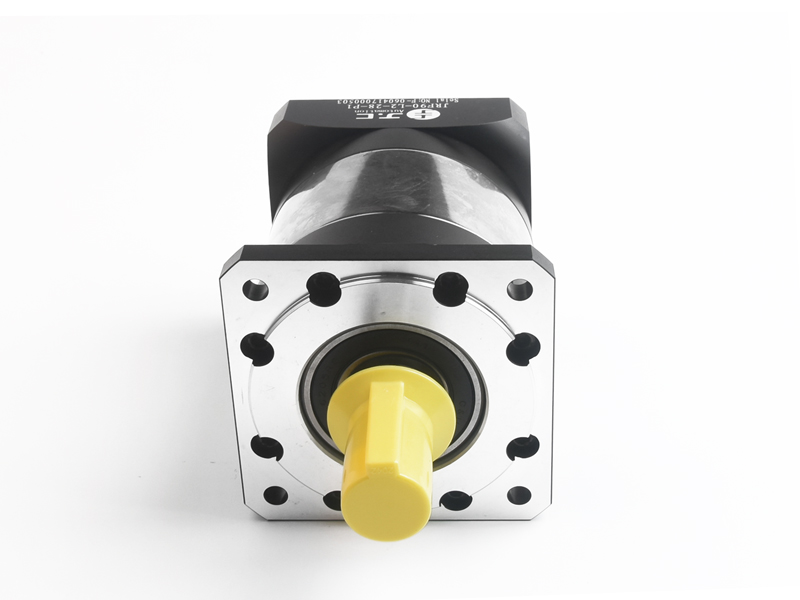

JRL圓形行星減速機：
一、輸出端螺紋連接，安裝尺寸標準化，通用性強。
二、單懸臂結構，設計簡潔極具性價比。
三、精度8-16弧分，可適應大部分場合。
規格范圍：60-120。速比范圍：3-100。精度范圍：8-16arcmin。

立即咨詢

詳情描述

JRL立式同軸式減速機之四大特點：1、傳動穩，2、噪音低，3、剛性高，4、背隙小。
JRL精密小行星減速器：具有高精度、高剛性、高負載、高效率、高速比、高壽命、低慣性、低振動、低噪音、低溫升、外觀美、結構輕小、安裝方便、精確定位等特點。適用于交流伺服電機、直流伺服電機、步進馬達、液壓馬達的增速與減速傳動。適合于全球任何廠商所制造的驅動產品。
JC行星減速機應用行業：包裝機械、龍門機床設備、激光雕刻設備、機器人設備、木工機械、印刷機、雕花機、精密涂布機、伺服彎管機、數控彈簧機等自動化程度較高設備。
低噪音伺服減速機、高精密行星減速機、斜齒行星減速機，東莞行星減速器中德合資JC伺服減速器品質保證、行業應用廣泛、規格種類齊全。廠家直銷電聯13925755716
JRL微型減速機工業自動化行業應用參數：

JRL系列標注說明
產品系列	產品規格	級數	傳動比	背隙	輸出形式	備注
JRL	60	L1	5	P1
	60 80 90 120	L1:=1級 L2:=2級	L1: 3 4 5 7 10 L2: 9 12 15 16 20 25 30 35 40 50 70 100	P1=精密間隙 P2:標注間隙	S1=光軸輸出無：帶鍵輸出	電機制造商及規格型號。可以直接提供輸出連接尺寸

JRL60-L2
D1	D2	D3	D4	D5	D6	D7	D8	D9	D10	L1	L2	L3	L4	L5	L6	L7	A2	S1	S2	S3	S4	B	H	C
52	M5	14	17	40	60	14	50	70	M4	30	35	3	22	75.5	32	4	60	3	20	5	18	5	16	M5
客戶定制

JRL系列圓柱齒輪減速機技術參數

技術參數 / 規格				JRL60	JRL80	JRL90	JRL120
最大扭矩			Nm	1.5倍額定扭矩
緊急制動扭矩			Nm	2倍額定扭矩
最大容許徑向力			N	240	400	450	1240
最大容許軸向力			N	220	420	430	1000
抗鈕剛性			Nm / arcmin	1.8	4.7	4.85	11
最大輸入轉速			rpm	8000	6000	6000	6000
額定輸入轉速			rpm	4000	3500	3500	3500
噪音			dB	< 58	< 60	< 60	< 65
平均壽命			h	20000
滿載效率			%	L1 ≥ 96%　 L2 ≥ 94%
回程間隙	P1	L1	arcmin	≤8	≤8	≤8	≤8
	P1	L2	arcmin	≤12	≤12	≤12	≤12
	P2	L1	arcmin	≤16	≤16	≤16	≤16
	P2	L2	arcmin	≤20	≤20	≤20	≤20
轉動慣量	L1	3	Kg.cm²	0.46	0.77	1.73	12.78
		4	Kg.cm²	0.46	0.77	1.73	12.78
		5	Kg.cm²	0.46	0.77	1.73	12.78
		7	Kg.cm²	0.41	0.65	1.42	11.38
		10	Kg.cm²	0.41	0.65	1.42	11.38
	L2	12	Kg.cm²	0.44	0.72	1.49	12.18
		15	Kg.cm²	0.44	0.72	1.49	12.18
		20	Kg.cm²	0.44	0.72	1.49	12.18
		25	Kg.cm²	0.44	0.72	1.49	12.18
		28	Kg.cm²	0.44	0.72	1.49	12.18
		40	Kg.cm²	0.44	0.72	1.49	12.18
		50	Kg.cm²	0.34	0.58	1.25	11.48
		100	Kg.cm²	0.34	0.58	1.25	11.48

JRL系列圓柱齒輪減速機技術參數

技術參數 / 規格			JRL60	JRL80	JRL90	JRL120
	級數	速比	JRL60	JRL80	JRL90	JRL120
額定扭矩 (Nm) Tn	L1	3	27	50	96	161
		4	40	90	122	210
		5	40	90	122	210
		7	34	48	95	170
		10	16	22	56	86
	L2	9	27	50	96	161
		12	27	50	96	161
		15	27	50	96	161
		16	40	90	122	210
		20	40	90	122	210
		25	40	90	122	210
		28	40	90	122	210
		30	27	50	96	161
		35	40	90	122	210
		40	40	90	122	210
		50	40	90	122	210
		70	34	48	95	170
		100	16	22	56	86
Kg	L1		0.93	2.35	2.35	6.15
Kg	L2		1.15	2.70	2.70	8.00
